Толщина кромки - 0,4-3мм Толщина панели - 10-45мм Скорость подачи - 5м/мин
| Толщина кромочного материала | мм | 0,4 х 3 |
| Толщина детали, мин/макс | мм | 10 / 45 |
| Размеры обрабатываемой детали ( мин ) - длинна x ширина | мм | 300 x 90 |
| Скорость подачи автоматичного подающего устройства | м/мин | 5 |
| Пилы чистовой торцовки - 2шт. | мм | Ф80 х ф20 х 2,4/3, Z = 16 |
| Обороты пил | об/мин | 9000 |
| Мощность | кВт | 0,25 |
| Фрезы узла снятия свесов кромки по плоскости - 2шт. | мм | Ф75; Z = 4; R2 |
| Обороты | об/мин | 9000 |
| Мощность | кВт | 0,37 |
| Полирующий агрегат - диски - 2 шт. | мм | Ф125xФ50x25 |
| Обороты | об/мин | 2800 |
| Мощность | кВт | 0,18 |
| Патрубки системы аспирации | мм | Ф 120 |
| Общая мощность нагревателей для клея | кВт | 1,26 |
| Общая мощность | кВт | 2,4 |
| Питающее напряжение (3 фазы ) | В | 380 |
| Давление сжатого воздуха | Bar | 6,5 |
| Габаритные размеры – длина | мм | 2675 |
| - ширина | мм | 800 |
| - высота | мм | 1200 |
| Вес | кг | 450 |
Схемы обработки
| Торцовка | Чистовое фрезерование свесов | Полировка |
 |
 |
 |
Назначение:

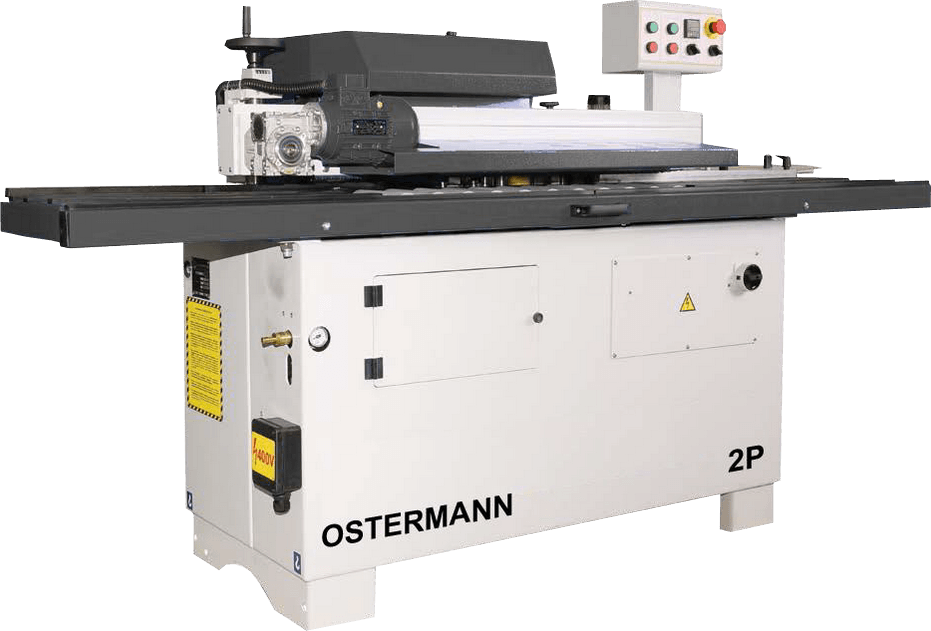

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и т.д. толщиной до 3мм.
Отличительные особенности:
 |

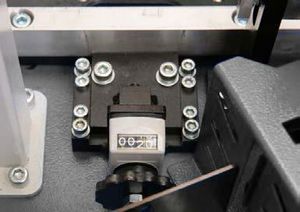

Настройка С помощью цифровых счетчиков на направляющей линейке производится настройка на толщину кромки (0,4-3мм). |
 |

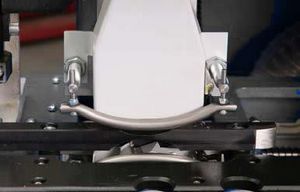

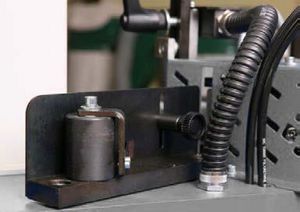

Подача кромки Направляющая система кромки состоит из ролика и прижимного башмака, что позволяет приклеивать тонкую и толстую кромку с минимальными настройками. |
 |

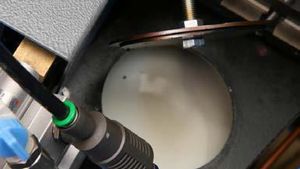

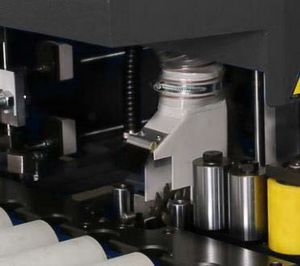

Клеевой бачок Имеет нижнее расположение относительно клеенаносящего вала. Клеевой бачок покрыт тефлоном, что обеспечивает наилучшее качество клея, т.к. клей не пригорает к стенкам бачка. Нанесение клея с помощью клеенаносящего ролика происходит в одном направлении с подачей детали, без необходимости регулировки на толщину материала. |
 |

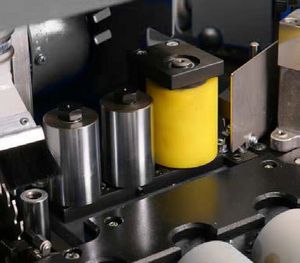

Пресс группа Зона прижима состоит из трех роликов. Первый ролик большого диаметра обрезиненный, два допресовочных стальных свободного вращения. Пресс группа позволяет прижать кромку толщиной до 3мм к торцу детали. |
 |
Торцовочный агрегат Торцовочный узел с одним двигателем: (9000 об/мин) Пилы Ф80 х 20, Z=16 – 2 шт. Чистовая торцовка оснащена системой аспирацией. Позволяет эффективно убирать стружку из зоны резания, обеспечивая длительную работу инструмента и чистоту зоны обработке. |
 |

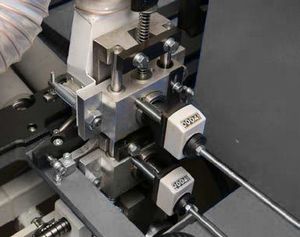

Фрезерный узел снятия свесов Узел оснащен счетчиками точной настройки на разную толщину кромки. Настройки занимают минимум времени. Фрезы сборные компании BUP(Италия). Двигатель 9000 об/мин. Фрезы Ф75; Z = 4; R2 или R3 (опция). |
 |
 |
 |

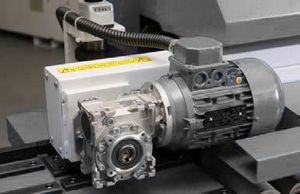

Подающий конвейер Широкий зубчатый ремень 250мм позволяет подавать длинные заготовки до 3,5м. Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод механизма подачи осуществляет мотор- редуктор Varvel(Италия). |
 |

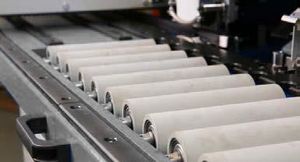

Деталь перемещается по роликам большого диаметра. Ролики позволяют перемещать панели толщиной до 45мм. Ролики расположены под углом к направляющей линейки, тем самым поджимают деталь к базирующей линейке. |
 |

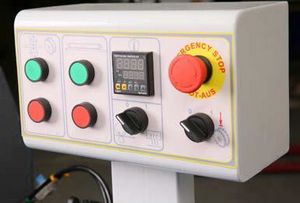

Панель управления Пульт управления вынесен на уровне глаз с простым управлением агрегатами станка. Состоит из кнопок включение и выключения фрезерного узла, подача заготовки, регулировка температуры нагрева, аварийная остановка. Имеется автоматическое понижение температуры клея на 50град. при перерывах в работе для сохранения качества клея. |
 |

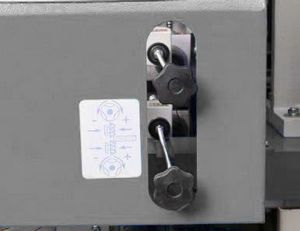

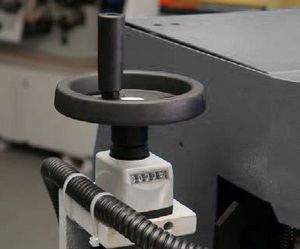

Настройка на толщину детали Настройка осуществляется с помощью маховика и счетчика. При выставлении размера не требует дополнительной фиксации. |
 |

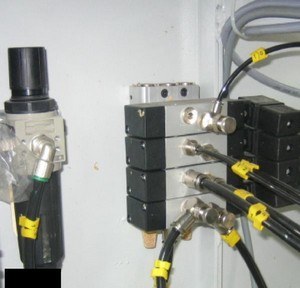

Комплектующие Станок укомплектован ведущими мировыми производителями такими как: FAG(Германия) - подшипники; General Electrics(США) - электронные компоненты; SMC(Япония) - пневмооборудование; Varvel(Италия) - редукторы. |
