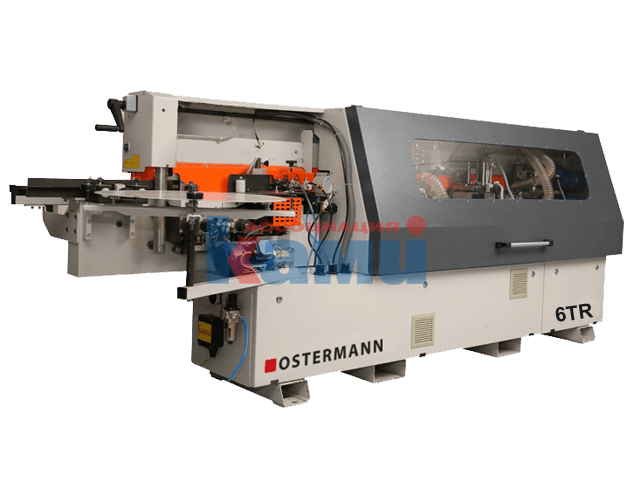

Кромкооблицовочный станок Osterman 6TR

Выгодное предложение

Получите лучшее ценовое предложение с индивидуальным подбором оптимальной комплектации для вас, набрав или написав в мессенджере по номеру +375 (29) 611-83-85 !
Либо напишите нам на почту stanki@kami.by и мы вышлем вам коммерческое предложение.

Описание

Предназначен для облицовывания прямолинейных кромок плитных материалов.

Технические характеристики:

Толщина кромочного материала мм 0,4-3
Толщина детали, мин/макс мм 8-45
Размеры обрабатываемой детали ( мин ) - длинна x ширина мм 90x70
Скорость подачи м/мин 10
Фрезы узла предварительного фрезерования-2шт. мм ф60 × ф20 × h48, z= 3+3
Мощность двигателей кВт 1,1; 0,75
Обороты фрез об/мин 12000
Мощность двигателей - 2шт. кВт 2х0,22
Обороты пил об/мин 12000
Фрезы узла снятия свесов кромки по плоскости - 2шт. мм Ф75; Z = 4; R2
Мощность двигателей-2шт. кВт 2х0,55
Обороты об/мин 12000
Полировальный узел – мощность кВт 2х0,18
Обороты об/мин 1400
Патрубки системы аспирации мм Ф 120
Общая мощность кВт 6,9
Питающее напряжение (3 фазы ) В 380
Давление сжатого воздуха Bar 6,5
Габаритные размеры:

- длина

- ширина

- высота





мм


3400

1200

1260

Вес кг 950

Cхемы обработки

Предварительное фрезерование

Торцовка

Фрезерование свесов

Циклевка радиусная

Полировка

Кромкооблицовочный станок Ostermann 6TF (Австрия), схема обработки предварительное фрезерование

Кромкооблицовочный станок Ostermann 6TF (Австрия), схема обработки торцовка

Кромкооблицовочный станок Ostermann 6TF (Австрия), схема обработки фрезерование свесов

Кромкооблицовочный станок Ostermann 6TF (Австрия), схема обработки циклевка радиусная

Кромкооблицовочный станок Ostermann 6TF (Австрия), схема обработки полировка

Назначение

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3мм.

Отличительные особенности

  • Алмазные фрезы на узле предварительного фрезерования 12000 об / мин. D60 x d20 x h48.
  • Скорость подачи 10 м/мин
  • Бачок для клея-расплава с электронным блоком контроля температуры.
  • Тефлоновый резервуар для клея под клеенаносящим роликом.
  • Автоматическое понижение температуры клея при останове работы.
  • Регулировка количества наносимого клея.
  • Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с макс сечением 3x45 мм.
  • Торцовочный узел для обрезки переднего и заднего свесов пилой.
  • Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12000 об / мин. Радиус фрезы 2 мм или 3 мм (опция).
  • Циклевка радиусная R=2 мм.
  • Полировальный узел 2х0,18кВт 1400 об / мин.
  • Транспортная система с цепью. Несущие плиты шириной — 73 мм.
  • Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках.
  • Магазин подачи рулонного кромочного материала D600 мм.
  • Пульт управления на передней панели станка.
  • Поддерживающий суппорт для габаритных заготовок.
  • Регулятор сжатого воздуха, влагоотделитель, маслораспылитель.


Конструктивные особенности

Узел предварительного фрезерования

Предназначен для предварительной прифуговки торца заготовок перед приклеиванием кромки. Устраняет сколы после раскроя и ступеньку от подрезной пилы выравнивает геометрию детали (первый мотор работает в направлении подачи, второй против — для исключения сколов), макс припуск на обработку 2 мм. Узел прифуговки состоит из двух высокочастотных двигателей 12000 об / мин, 1,1 кВт и 0,75 кВт TECNOMOTOR (Италия)



  • Алмазные фрезеры PCD CUTT ER Ф60 x ф20 x h48, Z 3+3 BUP (Италия).
  • Имеется возможность отключения узла фрезерования и работы без него.
  • Для получения идеального клеевого соединения после предварительного фрезерования происходит обдув торца заготовки. Торец детали очищается от пыли перед приклеиванием на неё кромки.
  • Регулировка на толщину фрезерования производится с помощью счетчиков на входной направляющей линейки.



Клеевой узел



  • Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала.
  • Винтовая точная настройка кол-ва клея — аккуратный клеевой шов.
  • Клеевой бачок с тефлоновым покрытием, что обеспечивает наилучшее качество клея, т. к. клей не пригорает к стенкам бачка.
  • Время нагрева клея 15 мин.
  • Имеется автоматическое понижение температуры клея на 50 град. при перерывах в работе более 15 мин. для сохранения качества клея.
  • Не требуется регулировка на толщину материала.



Опорный копир перед клеенаносящем валом предохраняет от удара и загрязнения передней край заготовки о вал во время подачи заготовки; исключает соприкосновение вала с торцом заготовки и возможность повреждения торца заготовки о насечки клеенаносящего вала.

Кромкооблицовочный станок Ostermann 6TF (Австрия), пресс группа

Пресс группа



  • Зона прижима состоит из двух роликов. Первый ролик большого диаметра приводной, второй допресовочный свободного вращения.
  • Настройка на толщину кромки происходит с помощью счетчика.

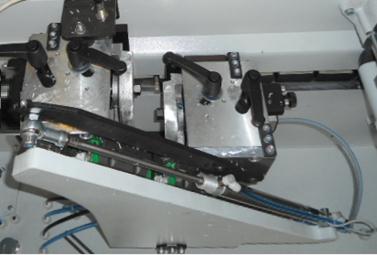

Торцовочный агрегат

  • Два промышленных двигателя (12000 об / мин), 2x0,22кВт ELTE (Италия).
  • Две пилы Ф110 х ф22, Z=20 BUP (Италия).
  • Имеется возможность поворота пил 0-15град.
  • Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:

  • Простое линейное движение двух пил вверх-вниз.
  • Простая схема пневматики SMC (Япония).
  • Призматические направляющие, которые в 5ть раз стабильнее, чем круглые направляющие.

Торцовка оснащена системой аспираций. Отсутствие пыли на направляющих и подшипниках обеспечивает долговечность и стабильность работы системы.

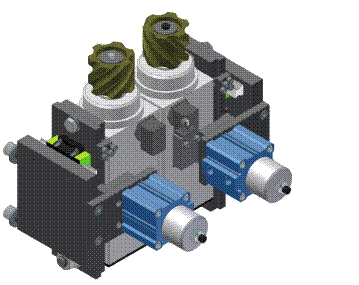

Узел фрезерный для снятия свесов

  • Два промышленных двигателя (12000 об / мин) 2х0,55кВт TEKNOMOTOR (Италия). Мощность двигателей 0,55 кВт позволяет фрезеровать кромку с припуском на сторону больше 2 мм.
  • Оснащены счетчиками точной настройки на разную толщину кромки.
  • Фрезы сборные 4 ножа Ф75; Z = 4; R2 BUP (Италия).
  • Копиры круглые большого диаметра Ф180 мм осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.

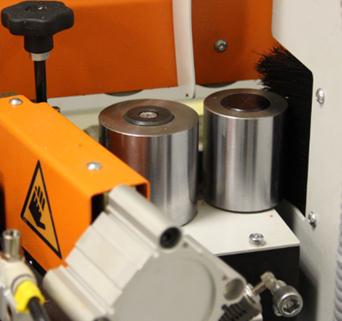

Узел радиусной цикли

  • Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.

  • Узел оснащен круглыми копирами для точной обработки кромки. Копиры Ф140 мм находятся на минимальном расстоянии от края детали.
  • Счетчики на узле позволяют точно настроить узел на разную толщину кромки.
  • Узел оснащен системой аспирации.

Стружка с циклевочного узла попадает в накопитель.
Исключена возможность попадания стружки под копиры.

Настройка циклевочного узла

Вывод циклевочного узла из рабочей зоны производиться с помощью рычажка. Это позволяет моментально перестроить циклевку на разную толщину кромки.

Раунд узел

Полировка

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:

  • Блеск обработанной поверхности, очищает от загрязнений.
  • Восстанавливает цвет после циклевочного узла.
  • Формирует микро радиус у тонкой кромки (притупляет острый край).
  • Полирующий агрегат — два двигателя, два полирующих диска, частота вращения 1400 об / мин 2х0,18кВт.
  • Шарнирная настройка, позволяющей установить полирующий диск в любой плоскости относительно детали для более полной обработки кромки.




Подающий конвейер

Деталь подается цепным конвейером с обрезиненными башмаками. Ширина башмаков 73мм.

Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор VARVEL (Италия).




Деталь прижимается к конвейеру прижимной балкой с двухрядными роликами, установленными в шахматном порядке, чтобы максимально жестко зафиксировать деталь на конвейере.

Комплектующие

Комплектующие компоненты ведущих мировых производителей:

  • Пневматика SMC (Япония).
  • Высокочастотные двигатели ELTE (Италия), TECNOMOTOR (Италия).
  • Электронные компоненты General Electric (США).
  • Инструмент BUP (Италия).
  • Подшипники FAG (Германия).
  • Редуктора VARVEL (Италия).
  • Контроллеры Unitronic (Израиль).
  • Частотные преобразователи INVERTECK (Англия).

Панель управления

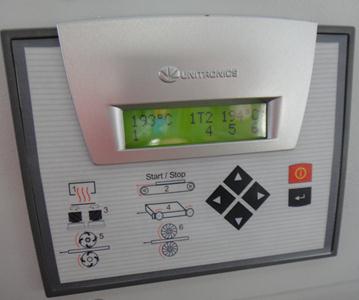

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

Система показывает кол-во используемой кромки (счетчик длины кромки), количество обработанных деталей, кол-во отработанных часов.

В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.

Блок подготовки воздуха

Состоит из регулятора сжатого воздуха, водоотделителя и маслораспылитель.

ВОДООТДЕЛИТЕЛЬ:

  • Удаляет более 99 % воды.
  • Создает минимальные потери давления.
  • Легкая замена фильтрующего элемента.
  • Автоматический отвод конденсата.

МАСЛОРАСПЫЛИТЕЛЬ:

Предназначен для подачи масла в пневмосистему. Смазывает элементы пневсосистемы: манжеты, пневмоцилиндры и пневмораспределители, направляющие, дроссельные системы.

Блок подготовки воздуха обеспечивает стабильную работу всей системы и узлов станка, предохраняет элементы системы от закисания.

Защита электротехнической системы

В станке установлено реле контроля фаз предназначенное для защиты нагрузки, подключаемой к трехфазной сети, защиты от повышения или понижения напряжения любого количества фаз и от нарушения порядка их чередования.

Защита двигателей от перегрузок осуществляется при помощи встроенных термоконтактов.



Обслуживание станка

Станок обладает хорошей доступностью узлов и простотой обслуживания. Все пресс маслёнки вынесены удобное место для обслуживание. Не надо демонтировать части станка для замены инструмента. Все регулировки узлов подписаны и находятся на лицевой панели станка.

Кромкооблицовочный станок Ostermann 6TF (Австрия)
