Станок сверлильно-присадочный Osterman 21 купить станок Минск, Беларусь. Отличная цена - СтанкоАгрегат. от 4600€

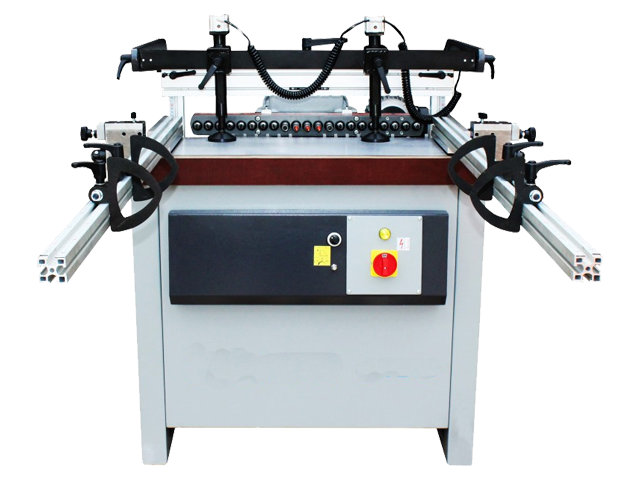

Станок сверлильно-присадочный Osterman 21

Выгодное предложение

Получите лучшее ценовое предложение с индивидуальным подбором оптимальной комплектации для вас, набрав или написав в мессенджере по номеру +375 (29) 611-83-85 !
Либо напишите нам на почту stanki@kami.by и мы вышлем вам коммерческое предложение.

Описание

НАЗНАЧЕНИЕ:

Станок используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 и под 90° для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей, является широко универсальным.


Технические характеристики:

Модель 21
Размеры рабочего стола, мм 0,4 - 3
Кол-во шпинделей, шт. 21
Расстояние между шпинделями, мм 32
Расстояние между крайними шпинделями, мм 640
Обороты шпинделей, об/мин 2850
Угол наклона траверсы, ° 0 - 90
Требуемое давление воздуха, Бар 6
Мощность, кВт 1,1
Габаритные размеры (без линейки):
Длина, мм 1320
Ширина, мм 1400
Высота, мм 1200
Вес, кг 275
Габаритные размеры (в упаковке):
Длина, мм 1200
Ширина, мм 1400
Высота, мм 1200
Вес, кг 425

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:




СХЕМА СБОРКИ ГОТОВОГО ИЗДЕЛИЯ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ФРЕЗЕРОВКА ПОД МОДУЛЬ ПРИСАДКИ ПЕТЕЛЬ

Специальная фрезеровка в гребенке дает возможность установки модуля для присадки петель без дополнительных манипуляций.

МОЩНЫЕ ОПОРЫ

Наличие мощных чугунных опор большого размера, с увеличенной глубиной базирования позволяет присаживать заготовки с больших габаритов и дает возможность сверления отверстий с большим расстоянием до края детали.

СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ

Удобный механизм настройки глубины сверления с учетом размеров сверла и толщины заготовки  дает возможность быстрой и точной настройки глубины сверления и обеспечивает максимальный ход сверлильной головки в горизонтальном и вертикальном направлениях.

АСПИРАЦИЯ

Система аспирации с выходом в нижней части станка. Стружка и опилки под действием силы тяжести и воздушного потока эффективно удаляются из рабочей зоны станка, что гарантирует долгосрочную и стабильную работу всех элементов станка.

УПРАВЛЕНИЕ ЦИКЛОМ

Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:



СВЕРЛИЛЬНАЯ ГРУППА

Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточных положениях, что позволяет выполнять  вертикальную и горизонтальную присадку, а также присадку под углом.

ПНЕВМОПРИЖИМЫ

Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами.

БОКОВЫЕ ОТКИДНЫЕ УПОРЫ

Дополнительные боковые откидные упоры с  цифровой индикацией, функцией точной настройки и возможностью установки дополнительных базирующих линеек позволяют присаживать заготовки больших размеров, обеспечивают идеальную точность позиционирования заготовок, быстроту перенастройки и удобство работы.



БАЗИРУЮЩИЕ ЛИНЕЙКИ

Две поворотные алюминиевые линейки с четырьмя упорами, миллиметровой шкалой длиной 1500 мм каждая (общая длина 3000 мм) и возможностью установки, как вдоль траверсы, так и поперек нее на фронтальных упорах увеличивают скорость позиционирования заготовок, позволяют выполнять карты присадки нестандартной конфигурации.

БЫСТРОСЪЁМНЫЕ ЦАНГИ

Вместе со станком поставляются быстрозажимные патроны в количестве 5 штук. Применение быстрозажимных цанг уменьшает время на изменение конфигурации присадочной траверсы до минимума.

БЛОК ПОДГОТОВКИ ВОЗДУХА
  • Создает минимальные потери давления;
  • Легкая замена фильтрующего элемента;
  • Автоматический отвод конденсата;
  • Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.



ЗАВОД OSTERMANN:

Завод OSTERMANN – это один из крупнейших производителей деревообрабатывающего и мебельного оборудования в Европе. С пятидесятых годов двадцатого века завод специализировался на производстве металлообрабатывающего оборудования, поэтому имея серьезную техническую базу, в начале девяностых годов успешно перешел на выпуск деревообрабатывающих станков и оборудования для производства мебели.

Залог качества OSTERMANN – это европейская культура производства, многолетние традиции и опыт.

Законченный цикл производства, включающий в себя проектирование, собственное литейное производство, механическую обработку, покраску и сборку, а также собственную лабораторию.
