Станок фрезерный с ЧПУ BCM2130A PLUS купить станок Минск, Беларусь. Отличная цена - СтанкоАгрегат. 16250 $

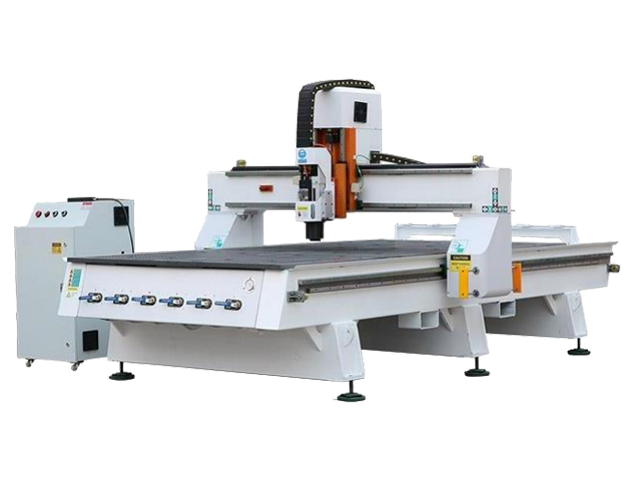

Станок фрезерный с ЧПУ BCM2130A PLUS

Выгодное предложение

Получите лучшее ценовое предложение с индивидуальным подбором оптимальной комплектации для вас, набрав или написав в мессенджере по номеру +375 (29) 611-83-85 !
Либо напишите нам на почту stanki@kami.by и мы вышлем вам коммерческое предложение.

Описание

НАЗНАЧЕНИЕ: Станок предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).

Виды обрабатываемых материалов: Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.

Цена

19 800 долларов США по курсу НБ РБ на день оплаты

Условия оплаты

100% оплата в течение 5 банковских дней

Срок поставки

5 рабочих дней

Условия доставки

Доставка до склада Покупателя

Г арантия

12 месяцев

Примечание

В стоимость включена:

Доставка,

Пуско-наладка,

Два Роторно-пластинчатый вакуумный насос 5.5 кВт (160м3)

Стружкоотсос

Технические характеристики:



2130A

Размеры рабочего стола, мм

2100х3000

Размеры вакуумного стола, мм

2100х3000

Перемещение шпинделя по оси Z, мм

200

Система смены инструмента

полуавтоматическая

Максимальная скорость перемещения, м/мин

30

Максимальная скорость резания, м/мин

25

Частота вращения шпинделя, об/мин

6000 - 24 000

Мощность шпинделя, кВт

7,5 (водяное охлаждение)

Напряжение, В

380

Частота тока, Гц

50

Производительность вакуумного насоса, м3/час

320 (160+160)

Мощность вакуумного насоса, кВт

11 кВт (5,5+5,5)

Габаритные размеры, мм

2700 х 3700 х1700

Масса (Gross Weight), кг

1200

ЦЕЛЬНОСВАРНАЯ МАССИВНАЯ СТАЛЬНАЯ  СТАНИНА
Выполнена из толстостенных стальных труб прямоугольного сечения толщиной 6-8 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

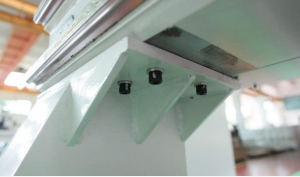

УСИЛЕННАЯ КОНСТРУКЦИЯ ОПОР ПОРТАЛА
Портал установлен на стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Увеличенная базовая опорная площадка фиксируется за счет 8 болтов и имеет специальные ребра жесткости, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.

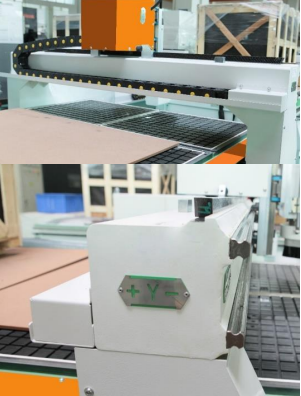

МАССИВНЫЙ СТАЛЬНОЙ ПОРТАЛ
Изготовлен из толстостенных стальных труб прямоугольного сечения толщиной 8 мм (усиленных до 16 мм в местах сопряжений), что обеспечивает высокую степень жесткости портала станка, устойчивость к статическим и динамическим нагрузкам. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. Данная конструкция позволяет получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.

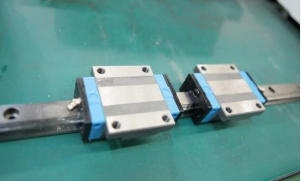

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «PMI» (ТАЙВАНЬ)
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ - РЕЙКА ПО ОСЯМ X -Y
В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

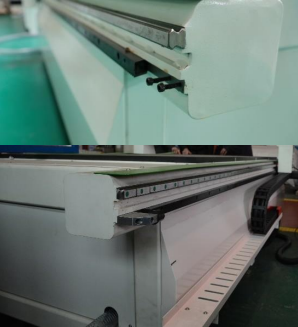

КОЖУХИ ДЛЯ ЗАЩИТЫ НАПРАВЛЯЮЩИХ
Имеют специальный форму и изгиб предотвращающий попадание обрезков и пыли на направляющие в процессе обработки.
КОМБИНИРОВАННЫЙ-ВАКУУМНЫЙ СТОЛ
Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки. Вакуумный стол разбит на пять зон для удобства фиксации заготовок различных габаритов. Данная модель имеет имеют специальную конструкцию стола, который позволяет крепить заготовку, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не
периметру заготовки. Вакуумный стол изготавливается из цельного листового материала, в котором фрезеруются пазы под алюминиевый профиль для крепления механических зажимов (струбцин). В данной конструкции отсутствуют какие-либо переклейки, что гарантирует стабильность работы вакуумного стола на протяжении всего срока службы оборудования.

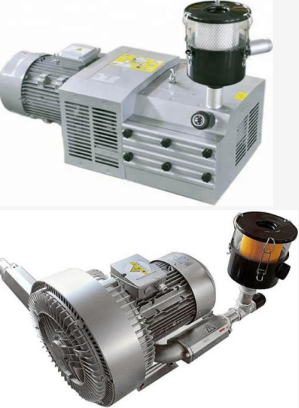

ВАКУУМНЫЙ НАСОС ПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ
Вариант 1: Высокопроизводительный пластинчато¬роторные безмасляные насос обеспечивают производительность до 160 м3/час и глубину вакуума до 85%, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера. (Рекомендуемый вариант: для 1325 PTV-PRO - 1 шт., для 2030 PTV-PRO - 2 шт.) Вариант 2: предназначен для создания и поддержания постоянного разряжения воздуха (вакуума) между поверхностью рабочего стола и обрабатываемой заготовкой. Производительность: 320 м3/час и глубина вакуума до 50%.
Конструктивные особенности насоса не позволяют его использовать для работы со всеми типами материалов, однако более низкая стоимость, относительно пластинчато-роторных вакуумных насосов сухого типа, сделали вихревые насосы популярными среди потребителей.
Рекомендуемые типы материалов: плитные материалы со средней и низкой абсорбирующей способностью.
Датчик высоты инструмента
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 7,5 КВТ - 24 000 ОБ/МИН
Высокая частота вращения (24 000 об/мин) и достаточная мощность (7,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
Охлаждение двигателя водяное
ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ФИРМЫ
Предназначен для управления двигателем шпинделя, где требуется высокая точность регулирования частоты вращения. Обеспечивает достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.
АСПИРАЦИОННЫЙ КОЖУХ НА ШПИНДЕЛЬ AIRtech
Позволяют локализовать зону обработки для обеспечения высокоэффективного пылеудаления.
ШАГОВЫЕ ДВИГАТЕЛИ ОСЕВОГО ПЕРЕМЕЩЕНИЯ (4 ДВИГАТЕЛЯ)
Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой при высокой скорости перемещения.
Данные шаговые двигатели хорошо зарекомендовали себя высокой степенью надежности.
Шаговый электродвигатель - это электромеханическое устройство, преобразующее сигнал управления в угловое перемещение ротора с фиксацией его в заданном положении. Современные шаговые двигатели являются, по сути, синхронными двигателями без пусковой обмотки на роторе, что объясняется частотным пуском шагового двигателя. Последовательная активация обмоток двигателя вызывает дискретные угловые перемещения (шаги) ротора.

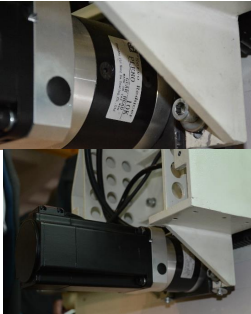

ПЛАНЕТАРНЫЕ РЕДУКТОРЫ ПО ОСЯМ X, Y (ТАЙВАНЬ)
Применение в конструкции планетарных редукторов позволило значительно улучшить показатели оборудования, а именно:
1. Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода.
2. Увеличить скоростные показатели оборудования с сохранением всех качественных и точностных параметров.
3. Получить гораздо более высокий КПД.
4. Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики.
5. Уменьшить время на техническое обслуживание эксплуатации.
ШКАФ УПРАВЛЕНИЯ
Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком оснащен комплектующими ведущих мировых производителей и скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.
СИСТЕМА ПРИНУДИТЕЛЬНОГО ОХЛАЖДЕНИЯ СТОЙКИ ЧПУ
Система принудительного охлаждения в передней и задней части стойки позволяет всем управляющим компонентам работать в нормальном режиме, даже в условиях повышенных температур.
ПРОМЫШЛЕННЫЕ СИСТЕМЫ ЗАПУСКА
Промышленные системы запуска и выключения электросистем станка надежно защищены от внешних воздействий и имеют класс защиты, соответствующий
работе на промышленных предприятиях. Гарантирована исправная работа во время всего срока службы оборудования.

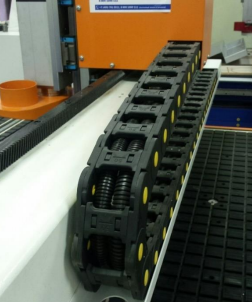

ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X И Y
Обеспечивают защиту кабелей от внешних овреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.
ПУЛЬТ УПРАВЛЕНИЯ (NC-STUDIO HANDLE CONTROL SYSTEM NK105 VERSION)
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.
ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП)
Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д.
