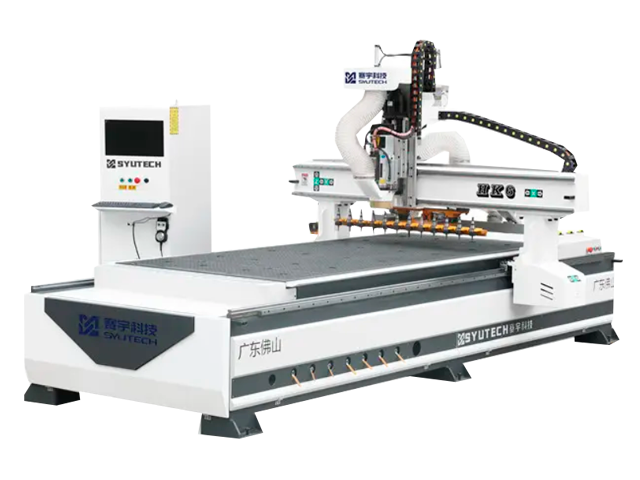

Фрезерно- гравировальный станок с ЧПУ - BCM2130А

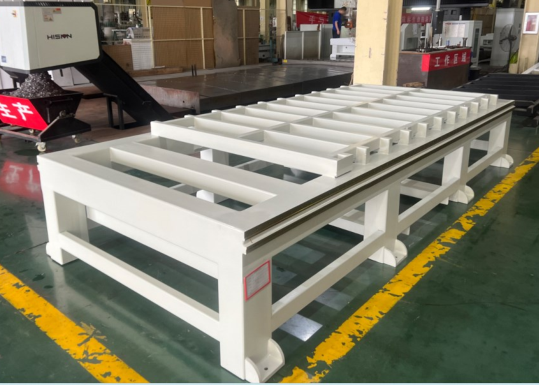

Высокожесткий портал из толстостенной стали — основа точности и надежности станка с ЧПУ

Портал фрезерного станка изготовлен из прямоугольных стальных труб увеличенной толщины с внутренними рёбрами жёсткости , что обеспечивает минимальные вибрации и высокую устойчивость к деформациям.

Жёсткость конструкции играет ключевую роль при обработке на высоких скоростях — она напрямую влияет на точность позиционирования и стабильность результатов.

Фрезерованные поверхности под направляющие обрабатываются за одну установку на пятиосевом оборудовании с ЧПУ , что гарантирует идеальную геометрию и долговременную повторяемость размеров.

Использование толстостенного металла позволяет сохранять рабочие параметры даже при длительной интенсивной эксплуатации и обработке твёрдых материалов, исключая усталостные деформации и просадки конструкции.

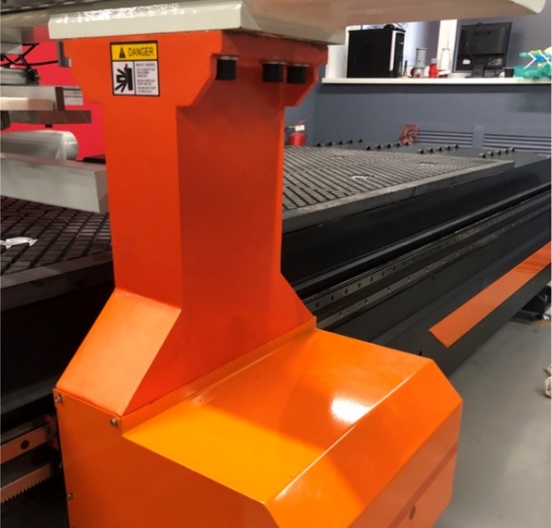

УСИЛЕННАЯ КОНСТРУКЦИЯ ОПОР ПОРТАЛА

Портал установлен на стальные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Увеличенная базовая опорная площадка фиксируется за счет 8 болтов и имеет специальные ребра жесткости, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.

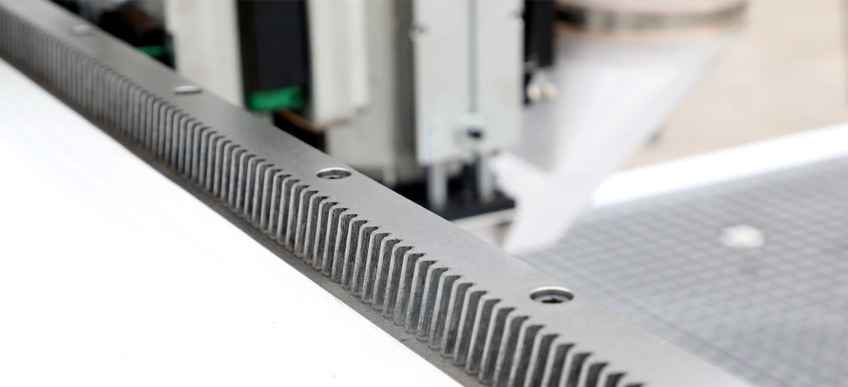

Косозубые передачи шестерня-рейка ROR (Германия) на осях X и Y обеспечивают высокую плавность хода, точность и долговечность

В отличие от прямозубых, косозубые передачи обеспечивают постепенное вхождение зубьев в зацепление , исключая резкую передачу нагрузки. В косозубом зацеплении всегда находится минимум две пары зубьев , что полностью устраняет зону однопарного зацепления, характерную для прямозубых передач. Это обеспечивает снижение динамических нагрузок, минимальную вибрацию и низкий уровень шума , а также повышает общую передачную точность

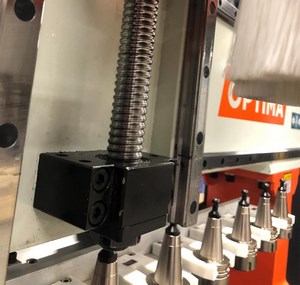

Для оси Z используется высокоточный ШВП (шарико-винтовой механизм) из Тайваня , что гарантирует высокую точность позиционирования и долговечность при высоких нагрузках.
Для всех осей применяются линейные направляющие из Тайваня , обеспечивающие стабильное и плавное движение с минимальным трением.

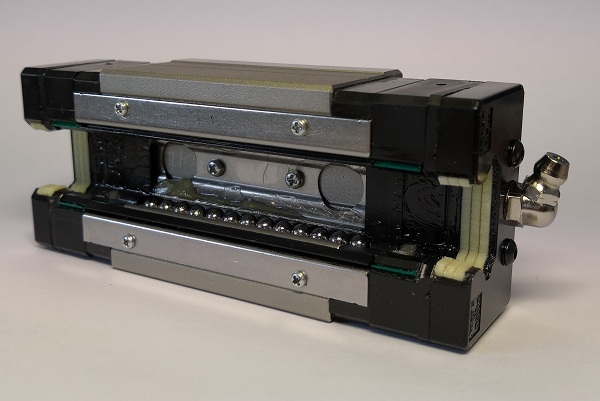

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ 30мм «PMI» (ТАЙВАНЬ)

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

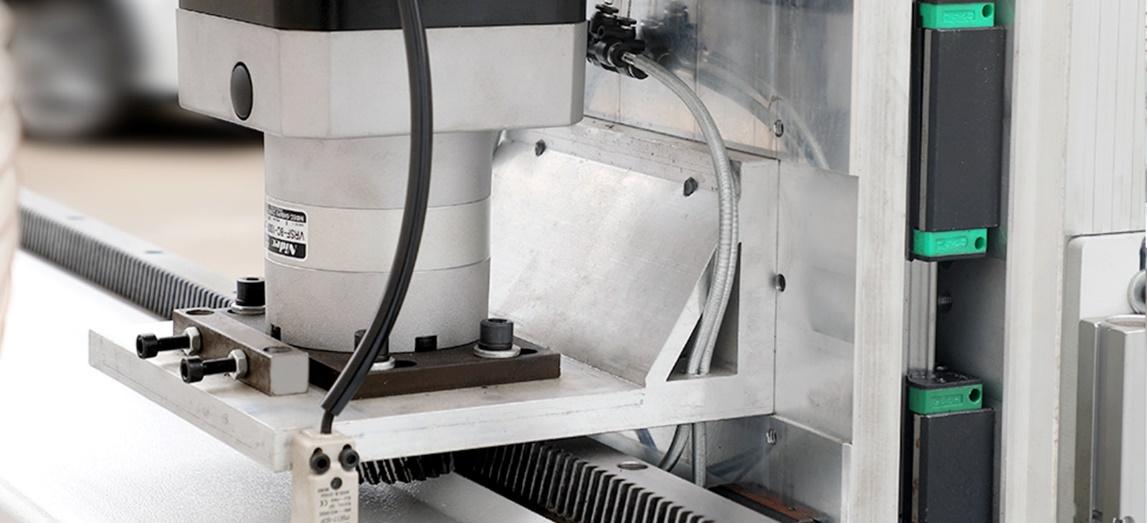

Планетарные редукторы SHIMPO-NIDEC (Япония) по осям X-Y

Установка усиленных японских планетарных редукторов «SHIMPO-NIDEC» на перемещения по осям X и Y позволило обеспечить большую нагрузочную способность станка и в следствии рост КПД. В отличии от традиционных ременных редукторов, которые требуют постоянного обслуживания и регулировки, планетарные редуктора являются необслуживаемыми, что в свою очередь также позитивно сказывается на производительности оборудования за счет сокращения простоев связанных с настройкой и обслуживанием.

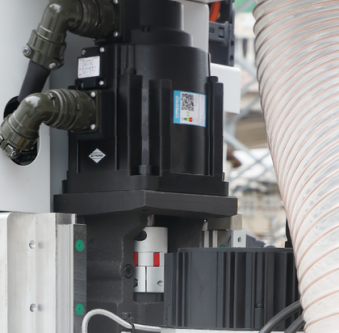

Серводвигатели INOVANCE 1500 Вт

Установленные на каждом узле для перемещения по всем осям, гарантируют точное позиционирование портала и шпинделя в соответствии с заданной программой. Серводвигатели, в отличии от шаговых и гибридных двигателей, обеспечивают большую скорость холостых и рабочих перемещений, что в свою очередь повышает производительность оборудования. Крутящий момент от электродвигателей на ведущие шестерни передаётся посредством планетарных редукторов, которые в свою очередь обеспечивают необходимый коэффициент редукции и необходимое усилие.

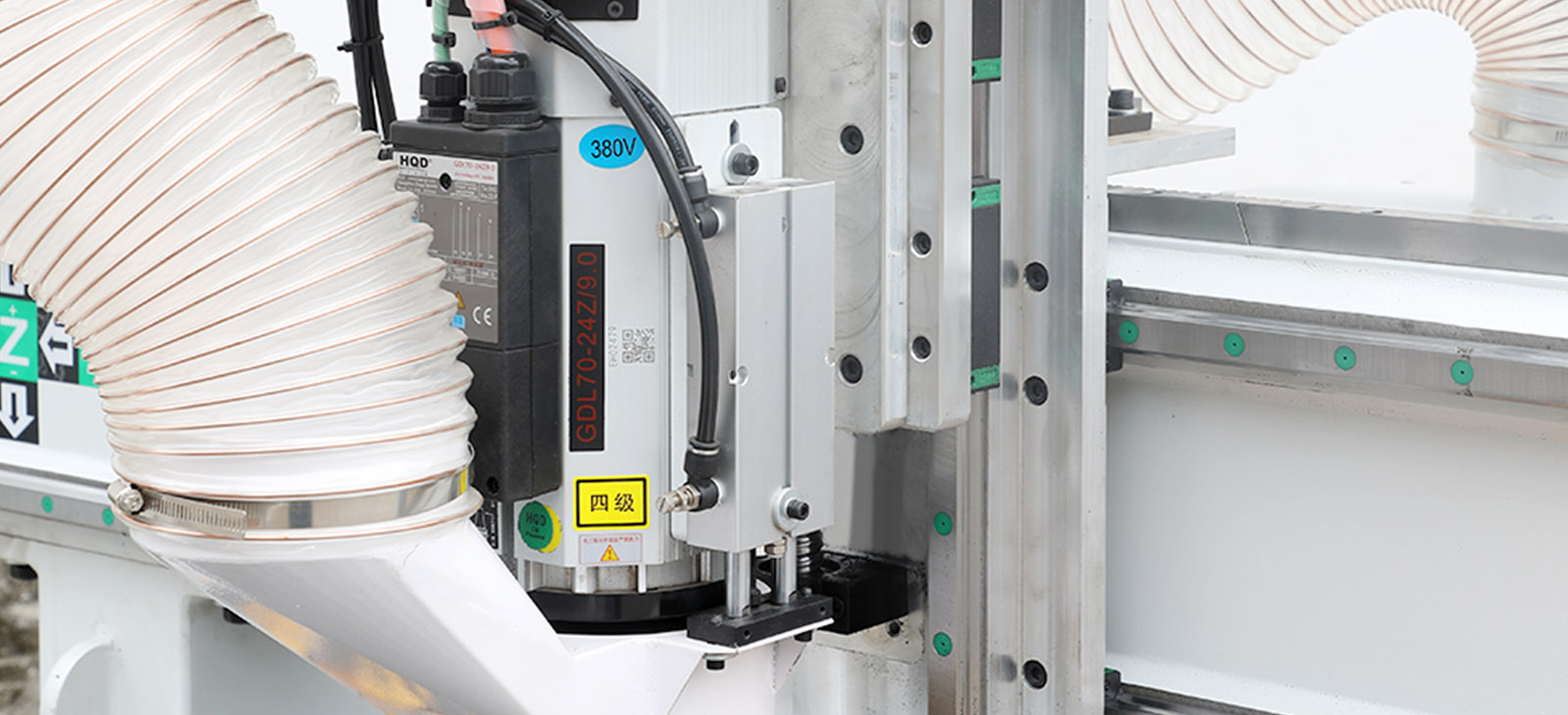

Промышленный электрошпиндель с воздушным охлаждением HQD (9 кВт - 24 000 об/мин)

Конструкция и комплектующие данного электрошпинделя на 100% идентичны электрошпинделям ведущего мирового производителя шпинделей - компании HSD (Италия). Частота вращения (24 000 об/мин) и мощность (9,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрила и многих других материалов. Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, при этом вентилятор не имеет связи валом электрошпинделя, что позволяет эффективно его охлаждать на любых рабочих оборотах

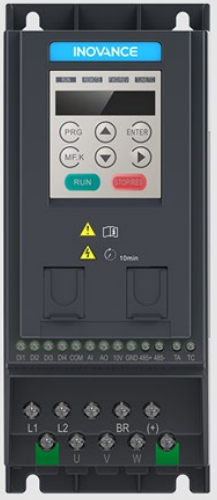

Трехфазный частотный преобразователь INOVANCE

Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают плавное достижение требуемого крутящего момента и оборотов на валу электрошпинделя и возможность прямого управления этим моментом. Максимальная выходная мощность 11 кВт.

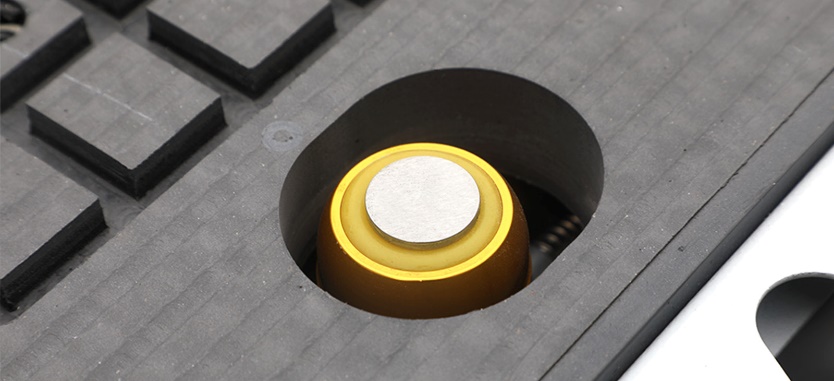

Датчик автоматического измерения и калибровки длины инструмента

Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет: высокой точности измерения длины инструмента и автоматизации расчета и ввода коррекции на инструмент.
Станок производит калибровку полностью в автоматическом режиме, исключая ошибки, связанные с неточными действиями оператора, что в свою очередь способствует снижению брака.

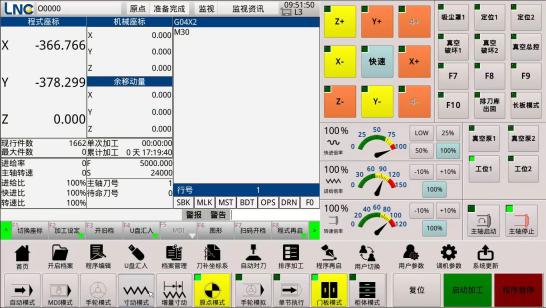

Промышленная система управления станком LNC (Тайвань)

Одна из самых доступных и надежных систем управления. Поддержка одновременной обработки в 4-х осях. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты: ArtCam, Type3, SolidWorks, PowerMill, BeCad, Базис-Мебельщик, К-3 Мебель и др.

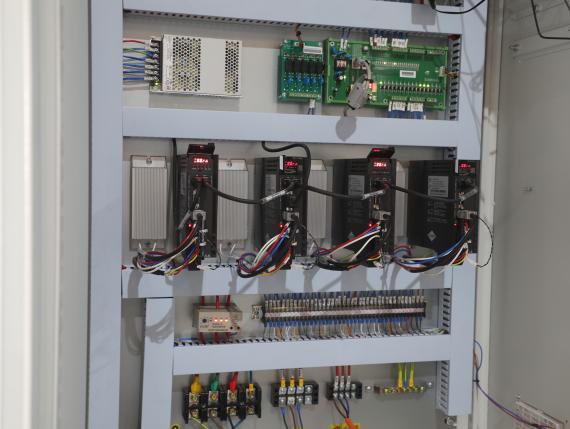

Шкаф управления

Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

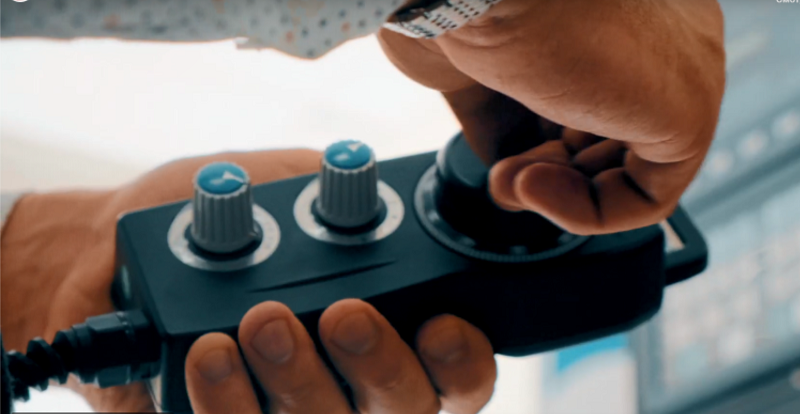

Пульт управления

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

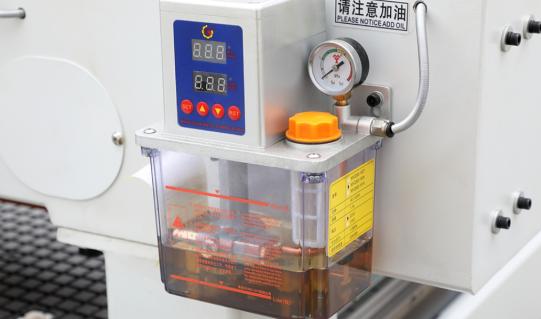

Автоматическая централизованная система смазки

Позволяет быстро и эффективно производить смазку подшипников перемещения, смазка осуществляется полностью в автоматическом режиме и контролируется системой ЧПУ во время работы станка.

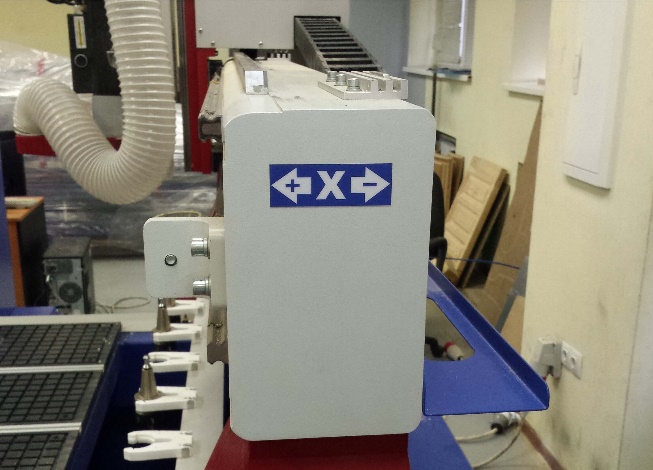

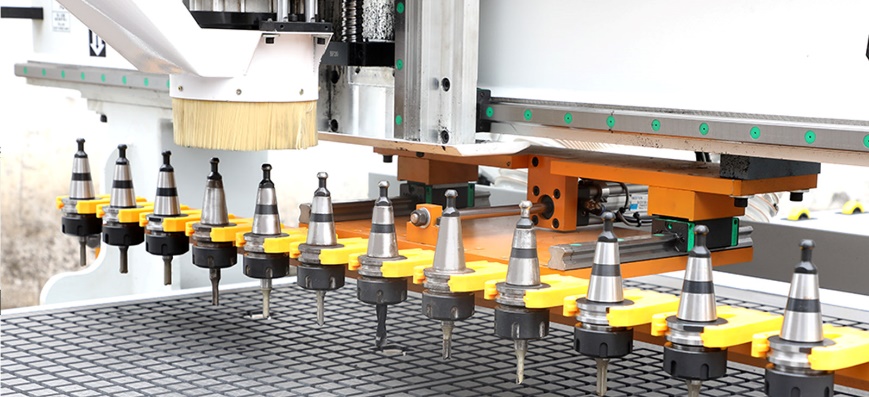

Линейный магазин автоматической смены инструмента на 12 позиций (с размещением под порталом)

Система автоматической смены инструмента с линейным магазином на 12 патронов ISO 30 (12 шт. поставляются в комплекте). Размещение магазина под порталом позволило в разы сократить время цикла замены инструмента, так как станок не теперь меняет инструмент непосредственно в зоне обработки и тем самым повышает свою производительность.
Магазин имеет пневматический привод перемещения для смены инструмента, позиционирование которого происходит по точным направляющим.
Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм.

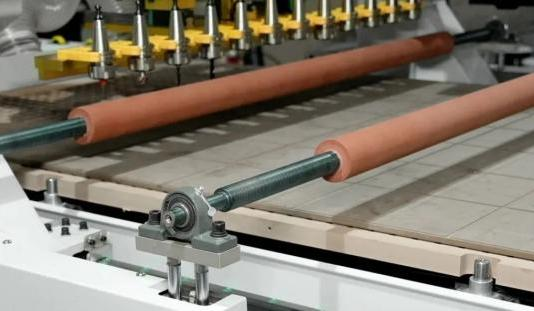

Загрузочные ролики

Для загрузки листового материала имеются загрузочные ролики с тыльной стороны стола.
Уменьшается вероятность царапания материала и поверхность стола и остатков отходов и других инородных тел. Также эта опция позволяет встраивать данную модель станка в линию NESTING.

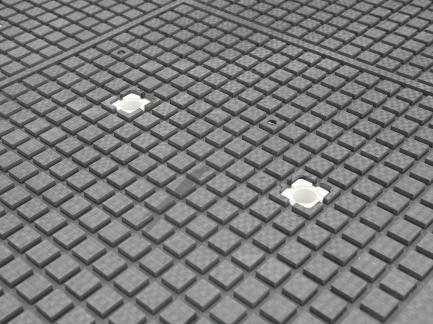

СЕМИЗОННЫЙ ВАКУУМНЫЙ СТОЛ

Рабочий стол станка изготовлен из износостойкого полимера и разделен на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов. Зоны активируются путем поворота крана при необходимой конфигурации карты раскроя. Для удобства установлен вакуумный манометр, позволяющий контролировать глубину вакуума и различных утечек воздуха.

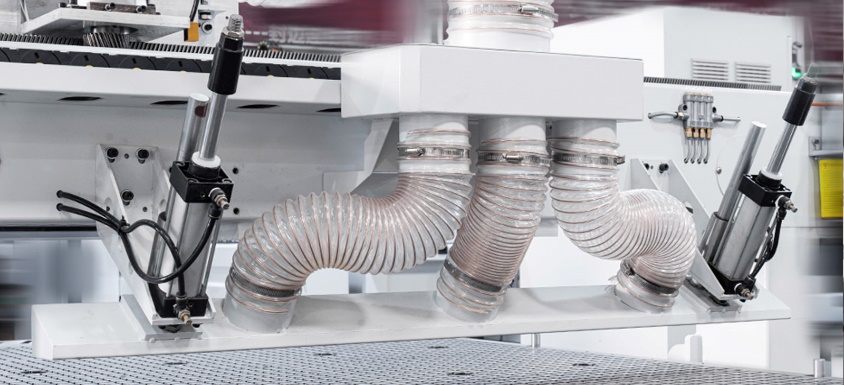

Пневматический сталкиватель

На станке также установлен пневматический сталкиватель, который позволяет быстро разгрузить детали с рабочего стола после обработки.
Активируется программной, сокращает время цикла разгрузки стола при встраивании станка в производственную линию типа NESTING.
Данный узел также служит системой аспирации, которая встроена в корпус толкателя.

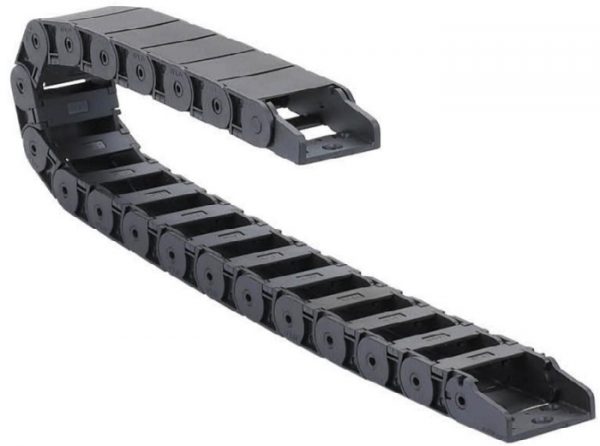

Защитные кабелеукладчики по осям X-Y-Z

Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве.

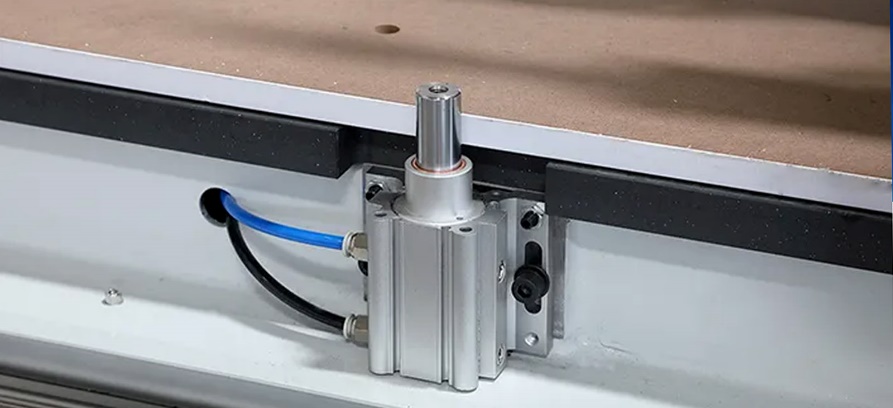

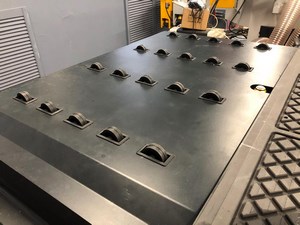

Базирующие упоры для позиционирования заготовок (6 шт.)

Для ускорения процесса позиционирования заготовок станок оснащается шестью пневматическими упорами, которые позволяют оператору станка сократить время на данную операцию.
Два упора находятся с лицевой части стола и четыре упора с левой стороны стола.

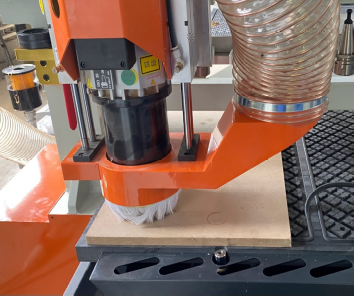

Аспирационный кожух на электрошпиндель

В стандартной комплектации станок оснащается аспирационным кожухом с щетками, локализующим зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки.

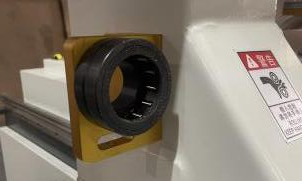

Тиски для замены инструмента

В базовой комплектации для удобства на портале имеются тиски для смены цанги. Оператор с легкостью быстро поменяет все на месте. Исключается вероятность поломки оснастки за счет надежной фиксации патрона в тисках.

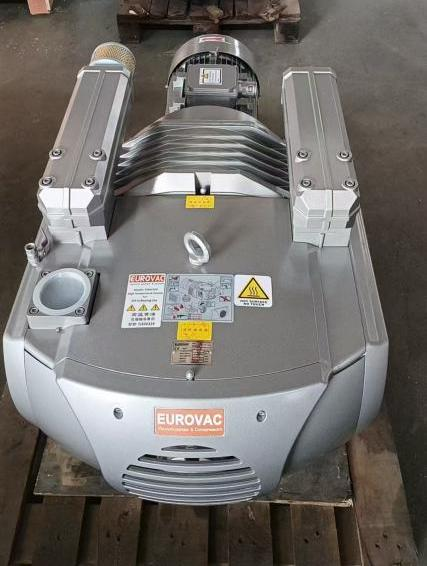

ВАКУУМНЫЙ НАСОС ПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ

Высокопроизводительный пластинчато-роторные безмасляные насос обеспечивают производительность до 400 м3/час и глубину вакуума до 85%, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера.

Пневматические ролики прижима заготовки

Два дополнительных полиуретановых ролика прижима зоны резания с пневматической системой прижима. Дополнительная надежная фиксация области обработки повышает качество обработки.

Мощный пылеулавливающий агрегат 7500м.куб/ч 7,5 кВт

Пылеулавливающий агрегат с рекомендуемой производительностью от 7000 м³/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки.

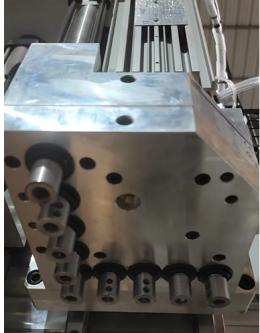

СВЕРЛИЛЬНО-ПРИСАДОЧНЫЙ УЗЕЛ HQD

(3900 USD)

В комплектации:

• 9 вертикальных шпинделей (5+4);

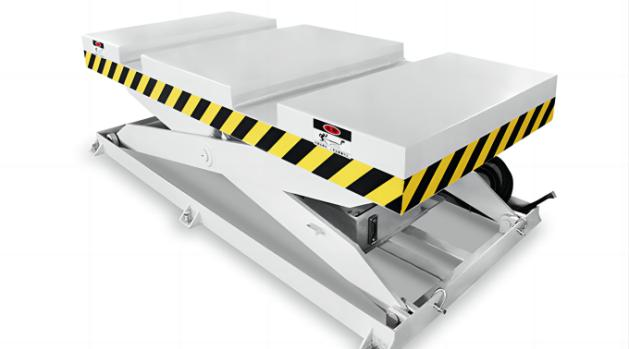

Гидравлический стол для загрузки заготовок

Предназначен для загрузки пачки листов на рабочий стол. Для удобства загрузки стол выполнен с проушинами при использовании вилочного погрузчика или штабелера. Подъем гидравлического стола происходит автоматически при загрузке листа на рабочий стол.

Стол для выгрузки заготовок

Разгрузочный стол служит для экономии времени. Готовые детали выгружаются сталкивателем на стол выгрузки, при этом станок продолжает работать, в то время как оператор снимает заготовки со стола. Стол движется автоматически при наличии заготовок на столе.

(7500 USD)

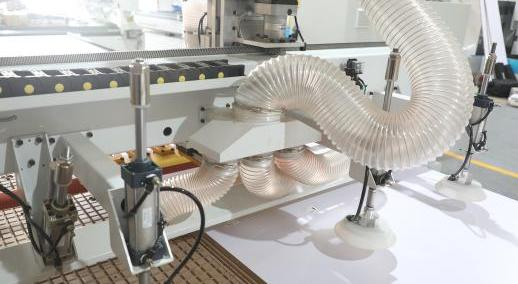

АВТОМАТИЧЕСКМЙ ЗАГРУЗЧИК ЛИСТА С ГИДРАВЛИЧЕСКОГО СТОЛА

Вакуумные присоски используются для загрузки плитного материала на рабочую поверхность стола. Функция выполняется автоматически согласно заданной программе.

(1200 USD)
