Станки для производства мебели > Кромкооблицовочные станки > Кромкооблицовочный станок Filato-91b

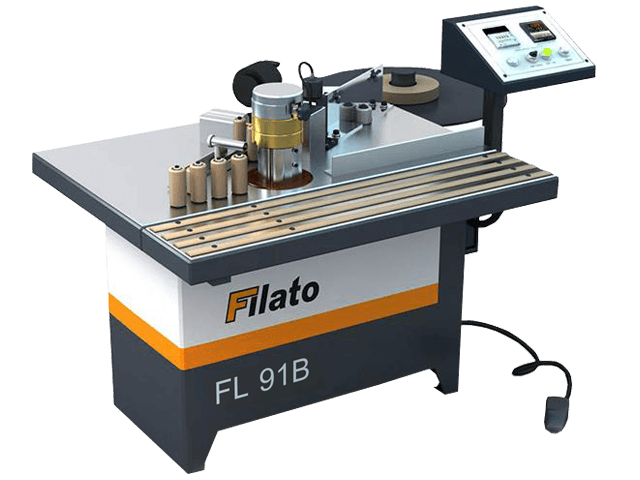

Кромкооблицовочный станок Filato-91b

Кромкооблицовочный станок Filato-91b Так же в наличии: Кромкооблицовочные, форматно-раскроечные, четырёхсторонние и комбинированные станки
Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.
Станок кромкооблицовочный MF80S позволяет приклеивать кромку на торец деталей прямолинейной и криволинейной формы. Регулировка скорости вращения клеенаносящего валика осуществляется бесступенчато. Клей может наноситься как на кромку, так и на деталь. Рабочий стол имеет возможность наклона на угол до 45 градусов. На станке установлен промышленный фен для предварительного подогрева детали и кромки, что значительно улучшает качество приклеивания кромки к детали.
Приклеивание ведется при ручной подаче заготовки.
Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

Технические характеристики:

Модель станка

Filato-91B

Толщина обрабатываемых заготовок, мм

10-80

Толщина кромочного материала, мм

0,3-3

Минимальный радиус облицовывания, мм

20

Скорость подачи,

1-20

Мощность нагрева, кВт

1,73

Необходимое давление, мПа

4-5

Мощность двигателя привода клеенаносящего ролика, кВт

0,2

Общая установленная мощность, кВт

1,93

Вес станка, кг

335

Габариты станка, мм

1800х1120х1150



Схема обработки кромкооблицовочного станка

НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных и криволинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом.

Приклеивание ведется при ручной подаче заготовки.

Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Промышленный фен

Промышленный фен

Осуществляет предварительный разогрев кромочного материала для придания ему эластичности, чем обеспечивается наиболее эффективное приклеивание кромки.

Узел нанесения клея

Узел нанесения клея

  • Два отдельных приводных ролика наносят клей на заготовку и на кромочный материал.
  • Удобная регулировка количества подаваемого клея.
  • Клеевая ванночка с тефлоновым покрытием расположена ниже уровня рабочего стола, что обеспечивает постоянную рециркуляцию клея и предотвращает его перегрев.
Наклонный рабочий стол

Наклонный рабочий стол

Возможность поворота рабочего стола на угол до 45° по направляющим с регулировкой по высоте. Обеспечивается нанесение кромочного материала на заготовки, торец которых раскроен под углом от 0 до 45°. Отсчет угла наклона производится по линейке.

Счетчик измерения длины кромки

Счетчик измерения длины кромки

Производится автоматический отсчет длины кромочного материала, предварительно заданного на пульте управления.

Предварительная обрезка кромочного материала

Предварительная обрезка кромочного материала

Осуществляется с помощью ножа, перемещаемого пневмоцилиндром по направляющим. На станке предусмотрено два режима обрезки: ручной и автоматический.

Подача кромочного материала из магазина

Подача кромочного материала из магазина

Подача кромочного материала осуществляется с помощью пневмопедали "запуск/остановка" и конечного выключателя.

Блок подготовки воздуха

Блок подготовки воздуха

Осуществляется регулировка давления в пневмосистеме, для создания усилия прижима подающего ролика и усилия предварительной обрезки кромочного материала. Отсчет уровня давления ведется по манометрам.

Промышленные контроллеры кромкооблицовочного станка

Промышленные контроллеры

Управление станком осуществляется за счет контроллеров производства Siemens.

Все электронные компоненты собраны в едином защищенном блоке, размещенном в станке.

Пульт управления кромкооблицовочного станка

Пульт управления

Эргономичный выносной пульт управления станком обеспечивает удобство его эксплуатации.
