Станки для производства мебели > Форматно-раскроечные станки > Форматно-раскроечный станок Filato-3200 MAXI (MJK-1132BI)

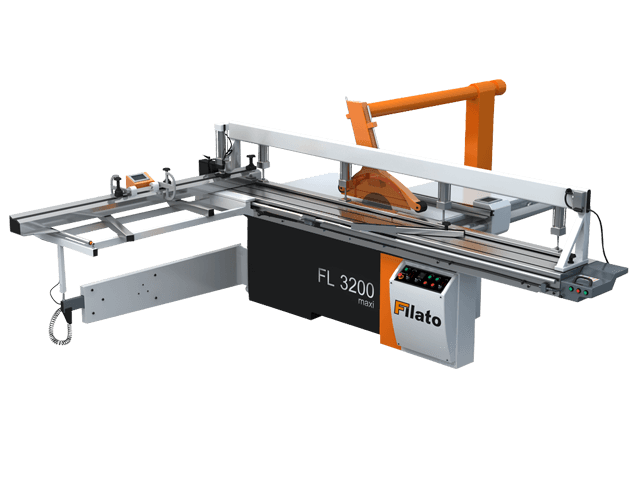

Форматно-раскроечный станок Filato-3200 MAXI (MJK-1132BI)

Форматно-раскроечный станок Filato-3200 MAXI (MJK-1132BI) Так же в наличии: Кромкооблицовочные, форматно-раскроечные, четырёхсторонние и комбинированные станкиТрадиционно считалось и считается, что серьезное деревообрабатывающее оборудование высокого класса выпускается только в Германии или Италии. Однако проведя серьезный анализ продукции ведущих мировых производителей, выяснилось, что это утверждение не всегда верно. В частности ,такое исключение из общего правила – форматно-раскроечный станок фирмы «FILATO» модели FL-3200 MAXI. Конструкция данного станка разработана итальянскими инженерами и технологами на основе долгого опыта эксплуатации знаменитых на весь мир марок немецких форматно-раскроечных станков. Специалистам компании FILATO изначально была поставлена задача обобщить весь передовой опыт в достижениях форматно-раскроечных станков и создать свой станок экстра-класса ,но по цене значительно ниже немецких аналогов. Теперь ,на основе уже многолетнего опыта эксплуатации этих станков, техническая служба «Станкоагрегат» может с уверенностью сказать ,что поставленные задачи были достигнуты. ,такое исключение из общего правила – Форматно-раскроечный станок FL-3200 Maxi не уступает своим аналогам ни по качеству обработки ,ни по конструктиво-эксплуатационным свойствам ,ни по надежности. СТАНОК FL-3200 MAXI УСТУПАЕТ СВОИМ АНАЛОГАМ ТОЛЬКО В ЦЕНЕ !

НАЗНАЧЕНИЕ:

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки заготовки для исклю-чения образования сколов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству корпусной мебели, столярные мастерские по про-изводству столярно-строительных изделий и другие деревообрабатывающие производства.

Технические характеристики:

Наибольшая длина пропила, мм

3200

Размеры основного стола, мм

1250 х 730

Размер подвижной каретки мм

3200х360

Диаметр основной пилы (посадочный диаметр), мм

350 (30)

Диаметр подрезной пилы (посадочный диаметр), мм

120 (22)

Угол наклона пил, град

0-45

Наибольшая высота пропила основной пилой, мм (при угле 00/450)

110 / 70

Наибольшая ширина реза между пилой и направляющей линейкой, мм

1000

Диаметр патрубка стружкоотсоса, мм

120

Частота вращения шпинделя основной пилы, об/мин

3000; 4000; 5000; 6000

Частота вращения шпинделя подрезной пилы, об/мин

9000

Мощность эл.двигателя основной пилы, кВт

5.5

Мощность эл.двигателя подрезной пилы, кВт

0,75

Габариты, мм

3300х3100х900

Масса, кг

1200

ЖЕСТКАЯ СТАНИНА СТАНКА

Станина станка литая, имеет массивную конструкцию, проходит специальную термообработку, и обязательный процесс исскуственного старения. Обладает повышенной жесткостью и виброустойчивостью, что гарантирует высокую точность обработки и надежную работу станка.
ШИРОКИЕ БАЗОВЫЕ ПОВЕРХНОСТИ КРЕПЛЕНИЯ КАРЕТКИ

Широкие базовые поверхности станины, обработанные с высокой точностью за один установ, обеспечивают высокоточную установку на них каретки и ее настройку относительно стола и пильного узла. Заявленная точность обработки на порядок превышает допуски на изготовление элементов корпусной мебели.
УВЕЛИЧЕННЫЕ ДОПОЛНИТЕЛЬНЫЕ СТОЛЫ

Увеличенные дополнительные столы, позволяют без труда раскраивать полноформатные листы ДСП.
ШИРОКИЙ ПОДВИЖНЫЙ СТОЛ КАРЕТКИ

Широкий рабочий стол каретки обеспечивает надежное и удобное расположение и базирование заготовок, что позволяет получать высококачественный раскрой по длине и ширине.
ПРИЖИМНАЯ ВЕРХНЯЯ БАЛКА НА КАРЕТКЕ

Прижимная верхняя балка с приводом от пневмоцилиндров осуществляет надежную фиксацию как единичных, так и пакетных заготовок в зоне раскроя. Обеспечивается высокая точность обработки и удобство эксплуатации станка.
ВЕРХНИЙ ПНЕВМОПРИЖИМ НА САЛАЗКАХ

Пневмоприжим на салазках, вместо эксцентрикового ручного зажима, обеспечивает удобную и надежную фиксацию небольших заготовок .
ПОВОРОТНАЯ БАЗОВАЯ ЛИНЕЙКА НА ПОДВИЖНОМ СТОЛЕ КАРЕТКИ

Боковая базовая линейка на подвижном столе каретки имеет возможность поворота на угол 60° и 45°. Обеспечивается обработка заготовок под углом, что значительно расширяет технологические возможности станка.
УСИЛЕННАЯ КОНСТРУКЦИЯ САЛАЗОК НА КАРЕТКЕ

Усиленная конструкция салазок на каретке с базовой поперечной линейкой и телескопическим выдвижным упором позволяет надежно базировать крупногабаритные заготовки. Обеспечивает высо-кое качество и точную геометрию распила.
БАЗОВЫЕ УПОРЫ НА ПОПЕРЕЧНОЙ ЛИНЕЙКЕ С ЦИФРОВОЙ ИНДИКАЦИЕЙ

Базовые упоры на поперечной линейке имеют датчики цифровой электронной индикации с отсчетом размера до 0,1 мм. Позволяют с высокой точностью устанавливать размеры раскроя плитных заготовок по длине и ширине.
БОКОВАЯ БАЗОВАЯ ЛИНЕЙКА РАБОЧЕГО СТОЛА С ЦИФРОВОЙ ИНДИКАЦИЕЙ

Боковая базовая линейка рабочего стола предна-значена для установки размера обработки от пилы до плоскости линейки и имеет датчик цифровой электронной индикации с точностью отсчета до 0,1 мм. Позволяет с высокой точностью устанавливать рамеры раскроя.
ЗАЩИТНОЕ ОГРАЖДЕНИЕ С РОЛИКАМИ И УВЕЛИЧЕННЫМ ПАТРУБКОМ СТРУЖКОПРИЕМНИКА

Конструкция защитного ограждения с обкатными роликами позволяет точно его настроить в зависимости от толщины обработки до касания нижнего края ограждения к верхней плоскости заготовки, что позволяет обеспечить наиболее эффективное удаление отходов и защиту при раскрое в момент прохождения мимо пильного узла. Диаметр патрубка стружкоприемника увеличен до 100 мм.
ЛИТОЙ КОРПУС ПИЛЬНОГО УЗЛА

Литой корпус пильного узла (аналог Altendorf) имеет высокую жесткость и виброустойчивость, что обеспечивает надежность работы станка, высокую точность обработки заготовок. Крепление корпуса осуществляется к станине станка и значительно снижает передачу вибрации на рабочий стол.
МАГНИТНОЕ КРЕПЛЕНИЕ ОГРАЖДЕНИЯ ПИЛЬНОГО УЗЛА

Откидывающееся ограждение пильного узла с магнитным креплением обеспечивает свободный доступ к основной и подрезной пилам, быструю замену пил и удобство обслуживания станка.
РАЗНЕСЕННЫЕ ПОДШИПНИКОВЫЕ ОПОРЫ

Разнесенные подшипниковые опоры на валу основной пилы увеличивают жесткость узла, значительно снижают биение вала и тем самым повышают ресурс пильного узла в целом.
НАКЛОН ПИЛЬНОГО УЗЛА С ПОМОЩЬЮ СЕРВОПРИВОДА

Механизм наклона пильного узла с помощью передачи шестерня - рейка и сервопривода на пиление под углом в вертикальной плоскости с отсчетом угла наклона по датчику цифровой индикации на пульте управления. Обеспечивается быстрая и высокоточная переналадка станка.
СЕЛЬСИНОВЫЙ ДАТЧИК УГЛА ПОВОРОТА ПИЛЬНОГО УЗЛА

Сельсиновый датчик контроля угла поворота пильного узла обеспечивает высокую точность считывания заданного на пульте управления угла поворота и дает команду на остановку сервопривода.
ПОДЪЕМ И ОПУСКАНИЕ ОСНОВНОЙ И ПОДРЕЗНОЙ ПИЛЫ С ПОМОЩЬЮ СЕРВОПРИВОДА

Подъем и опускание основной пилы пильного узла, а также подрезной пилы осуществляется с помощью сервоприводов с управлением переключателями на пульте управления. Обеспечивается быстрота и удобство перенастройки станка.
БЫСТРОЕ ИЗМЕНЕНИЕ ЧАСТОТЫ ВРАЩЕНИЯ ОСНОВНОЙ ПИЛЫ

Удобная и простая система изменения частоты вращения основной пилы, не требующая применения инструментов, а также надежная система натяжения ремня после его перестановки значительно сокращает потери рабочего времени. На станке предусмотрены четыре варианта изменения частоты вращения.
РОЛИКОВАЯ КАРЕТКА С ЦИЛИНДРИЧЕСКИМИ НАПРАВЛЯЮЩИМИ

Перемещение каретки осуществляется по высокоточным цилиндрическим направляющим с помощью роликов из высокопрочной стали. Обеспечивается высочайшая точность перемещения и качество раскроя при длительном периоде эксплуатации.
ПУЛЬТ УПРАВЛЕНИЯ СТАНКОМ

Эргономичный пульт управления станком обеспечивает удобство управления и обслуживания станка и не требует от оператора высокой квалификации. Регулировка подъема и опускания основной и подрезной пилы от электропривода с помощью переключателей на пульте управления. Настройка пильного узла на угол с помощью переключателя с контролем по цифровому дисплею. Достигается высокая точность настройки, сокращается время переналадки и обеспечивается удобство обслуживания.
